Detalhes do Produto
Sensor fotoelétrico pode ser definido como um dispositivo de conversão de luz em impulsos elétricos. A sua função principal é converter uma manifestação luminosa, seja de luz ou sombra em um sinal elétrico, que poderá ser interpretado por um circuito eletrônico como um comando por exemplo.
O sensor fotoelétrico pode ser caracterizado como transdutor quando ele faz a conversão da manifestação luminosa em energia elétrica diretamente. Porém ele também pode ser caracterizado como um sensor quando converte a manifestação luminosa em qualquer grandeza elétrica como por exemplo, tensão, resistência e outras.
Basicamente são separados em três categorias, sendo elas;
Sensor Fotoelétrico de Barreira
Esses sensores funcionam da seguinte maneira, eles possuem o receptor e emissor separados em dois invólucros diferentes. Em seu estado de normal funcionamento, o emissor dirige feixes de luzes para o receptor, por isso devem ser instalados de frente um para o outro.
Quando algum objeto ou material atravessa e interrompe esse feixe de luz, o receptor detecta esse objeto e realiza a sua função de conversão.
Sensor Fotoelétrico Retrorreflexivo
Esse sensor é composto por um único invólucro contendo o receptor e o emissor, porém usa como adição um espelho prismático. O seu funcionamento é bastante parecido com o do sensor fotoelétrico de barreira, porém o espelho prismático diferencia nesse processo.
Esse espelho reflete o feixe de luz do emissor e o direciona para o receptor, que realiza a função do sensor.
Sensor Fotoelétrico Difuso
Esse sensor assim como o retrorreflexivo, possui o emissor e o receptor lado a lado no mesmo invólucro. Seu funcionamento normal se dá com a emissão de um feixe de luz em uma direção.
Porém, quando um objeto entra em contato com esse feixe de luz ele reflete esse feixe, fazendo com que ela vá para o receptor, que detecta o objeto e dá início na função de conversão do sensor.

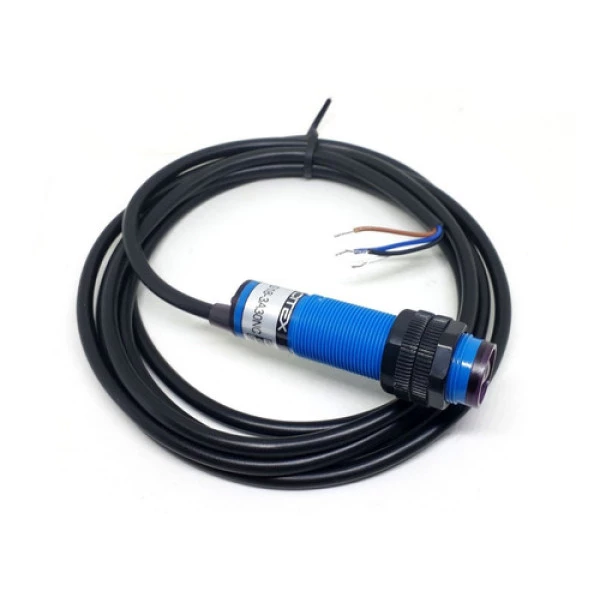

Sensor Fotoelétrico Difuso
Modelo: G18-3A30NC
Tensão: 6~36VCC
Corrente: 300mA
Tipo: Difuso
Distância sensorial nominal: 0.1~30cm
Saída: NPN
Modos de operação: NA + NF
Tempo de resposta: 0.5 ms
Material do sensor: ABS
Tamanho: M18
Grau de proteção: IP66
Suporte compatível: FSMB18-B e FSMB18-S
Especificações e Conservação
| Marca | CITEX |
|---|---|
| Voltagem | 6~36VCC |
