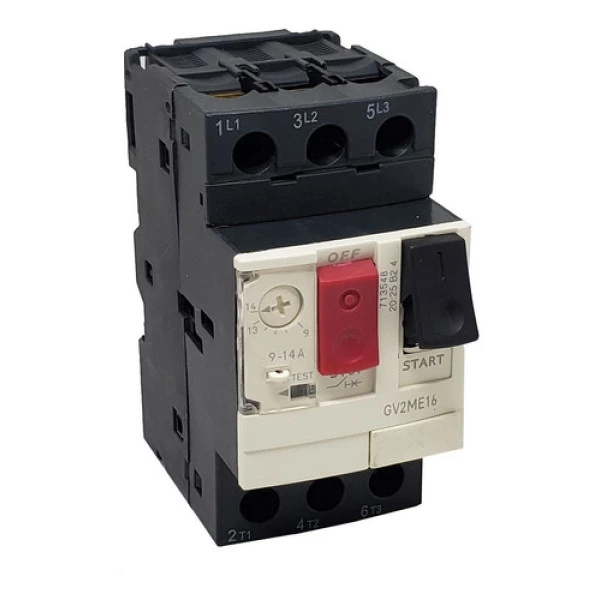

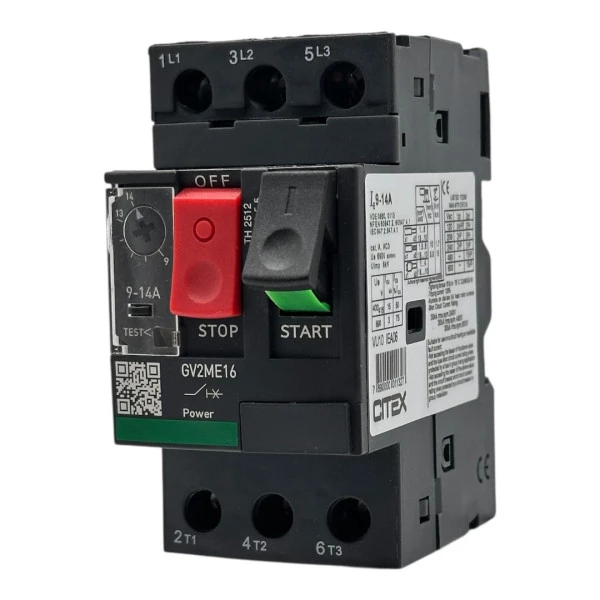

GV2ME16 9-14A Disjuntor Motor (1132)

SKU.: 1132
Detalhes do Produto

Disjuntor termomagnético de motor

Aplicação: Porteção de motor elétrico

Modelo: GV2ME16

Faixa de ajuste: 9-14A

Quantidade de polos: 3P

Tipo de rede: CA

Categoria de uso: Categoria A conforme IEC 60947-2 e AC-3 conforme IEC 60947-4-1

Frequência da rede: 50/60 Hz

Modo de fixação: Trilho DIN de 35mm

Motor kW:

5,5 kW a 400/415V 50/60 Hz
7,5 kW a 500V 50/60 Hz
9 kW a 690V 50/60 Hz
11 kW a 690V 50/60 Hz

Capacidade de corte:

100 kA Icu a 230/240V 50/60 Hz para IEC 60947-2
15 kA Icu a 400/415V 50/60 Hz para IEC 60947-2
8 kA Icu a 440V 50/60 Hz para IEC 60947-2
6 kA Icu a 500V 50/60 Hz para IEC 60947-2
3 kA Icu a 690V 50/60 Hz para IEC 60947-2

[Ics] capacidade de corte nominal de serviço em curto-circuito:

100 % a 230/240V 50/60 Hz para IEC 60947-2
50 % a 400/415V CA 50/60 Hz para IEC 60947-2
50 % a 440V 50/60 Hz para IEC 60947-2
75 % a 500V 50/60 Hz para IEC 60947-2
75 % a 690V 50/60 Hz para IEC 60947-2

Tipo de controle: Botão não luminoso

[In] corrente nominal: 14A

Corrente de disparo magnético: 170A

[Ith] corrente térmica: 14A

[Ue] tensão de operação nominal: 690V 50/60Hz para IEC 60947-2

[Ui] Tensão de isolamento nominal: 690V 50/60Hz conforme IEC 60947-2

[Uimp] Tensão nominal suportável de impulso: 6 kV IEC 60947-2

Sensibilidade da falha de fase: Sim para IEC 60947-4-1

Adequação para isolamento: Sim conforme IEC 60947-1 § 7-1-6

Dissipação de alimentação por polo: 2,5 W

Durabilidade mecânica: 100.000 ciclos

Durabilidade elétrica: 100.000 ciclos para AC-3 a 415V pol

Torque de aperto: 1,7 N.m

Largura: 45 mm

Altura: 89 mm

Profundidade: 78,5 mm

Peso do produto: 0,26 kg

Cor Predomnante: Cinza escuro

Normas:

EN/IEC 60947-2

EN/IEC 60947-4-1





Especificações e Conservação
Cor Cinza
Marca CITEX
