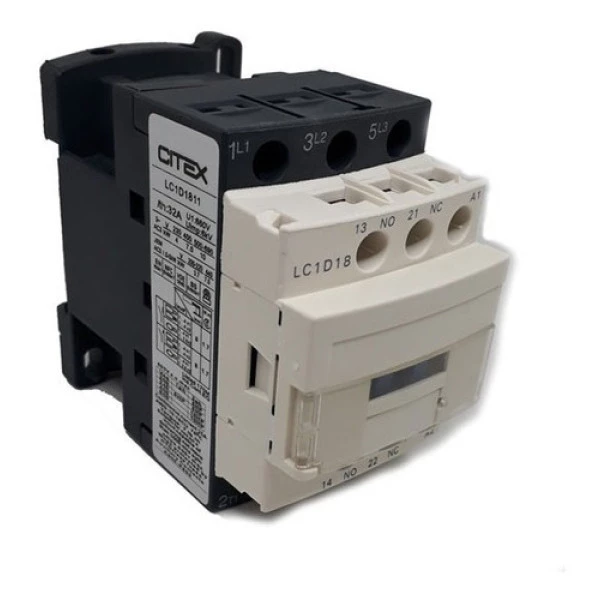

Contator tripolar, com 2 contatos auxiliares sendo 1 NA e 1 NF.
Modelo: LC1D18B7
Tensão da bobina: 24VCA 50/60HZ
(Uimp) tensão nominal suportável de impulso: 6KV conforme IEC 60947
Categorias de uso: AC-1, AC-4, AC-3 e AC-3e.
Contatos principais: 3 NA
Contatos auxiliares: 1NA + 1NF
(Ui) Tensão de isolamento nominal: Circuito de potência: 690 V para IEC 60947-4-1
(Ue) tensão de operação nominal:
Circuito de potência: <= 690VCA 25...400 Hz
Circuito de potência: <= 300VCC
(Ie) corrente nominal de operação:
18A (<60°C) <= 440VCA AC-3 circuito de potência
32A (<60°C) <= 440VCA AC-1 circuito de potência
18A (<60°C) <= 440VCA AC-3e circuito de potência
Alimentação de motor kW:
4kW 220...230VCA 50/60Hz (AC-3)
7,5kW 380...400VCA 50/60Hz (AC-3)
9kW 415...440 VCA 50/60Hz (AC-3)
10kW 500VCA 50/60Hz (AC-3)
10kW 660...690VCA 50/60Hz (AC-3)
4kW 400VCA 50/60Hz (AC-4)
4kW 220...230VCA 50/60Hz (AC-3e)
7,5kW 380...400 VCA 50/60Hz (AC-3e)
9kW 415...440VCA 50/60Hz (AC-3e)
10kW 500 VCA 50/60Hz (AC-3e)
10kW 660...690VCA 50/60Hz (AC-3e)
Alimentação de motor CV:
1hp 115VCA 50/60Hz para motor monofásico
3hp 230/240VCA 50/60Hz para motor monofásico
5hp 200/208VCA 50/60Hz para motor trifásico
5hp 230/240VCA 50/60Hz para motor trifásico
10hp 460/480VCA 50/60Hz para motor trifásico
15hp 575/600VCA 50/60Hz para motor trifásico
[Ith] corrente térmica ao ar livre convencional: 32 (60°C) circuito de potência e 10A (60 °C) contatos auxiliares.
Durabilidade mecânica: 15.000.000 de ciclos
Durabilidade elétrica: 1.650.000 ciclos 18A AC-3 no Ue <= 440 V
1.000.000 ciclos 32A AC-1 no Ue <= 440 V
1.650.000 ciclos 18A AC-3e no Ue <= 440 V
Frequencia:50/60Hz
Tecnologia da bobina: Sem módulo supressor integrado
Torque de aperto dos parafusos: 1,7 N.m
Tensão de comutação mínima: 17V
Corrente de comutação mínima: 5mA
Suporte de montagem: Trilho DIN ou parafusos.
Grau de proteção IP: IP20
Temperatura ambiente: -40…60°C
Altitude: 0...3000m
Resistência a incêndios: 850 °C conforme IEC 60695-2-1
Retardamento de chamas: V1 conforme UL 94
Altura: 77 mm
Largura: 45 mm
Profundidade: 86 mm
Peso líquido: 0,33 kg
| Marca | CITEX |
|---|---|
| Voltagem | 24VCA |
