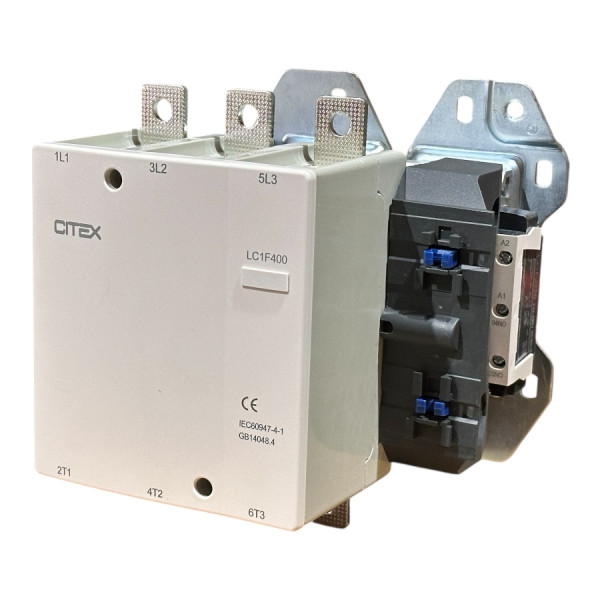

LC1F400 220V 50/60HZ CONTATOR TRIPOLAR 400A (830)

CONTATOR TRIPOLAR 400A
Modelo: LC1F400
Categorias de uso: AC-3, AC-1 e AC-4
Descrição de polos: 3 Polos 3 NA
[Ue] tensão de operação nominal: 1.000VCA 50/60 Hz ou 460VCC
[Ie] corrente nominal de operação:
     500A 40 °C a <= 440 VCA AC-1
     400A 55 °C a <= 440 VCA AC-3
Alimentação de motor kW:
185kW para 1.000VCA 50/60Hz (AC-3)
200kW para 400VCA 50/60Hz (AC-3)
220kW para 415VCA 50/60Hz (AC-3)
250kW para 440VCA 50/60Hz (AC-3)
257kW para 500VCA 50/60Hz (AC-3)
110kW para 220...240VCA 50/60Hz (AC-3)
280kW para 660...690VCA 50/60Hz (AC-3)
75kW para 400VCA 50/60Hz (AC-4)
Bobina: 220...230V 50/60HZ
[Uimp] tensão nominal suportável de impulso: 8 V
Categoria de sobretensão: III
[Ith] corrente térmica ao ar livre convencional: 500A (40 °C)
Capacidade de fechamento nominal Irms: 4000A CA conforme IEC 60947-4-1
Capacidade de corte nominal: 3200 A conforme IEC 60947-4-1
[Icw] corrente nominal de curta duração admissível:
3600A 40°C - 10s
2400A 40°C - 30s
1700A 40°C - 1m
1200A 40°C - 3m
1000A 40°C - 10m
Grau de proteção IP: IP20
Temperatura ambiente para funcionamento: -5…55°C
Temperatura ambiente para armazenamento: -60…80°C
Altitude de funcionamento: 3000m
Robustez mecânica:
Vibrações contator aberto: 1,5 Gn, 5 ... 300 Hz
Vibrações contator fechado: 5 Gn, 5 ... 300 Hz
Choques contator aberto: 6 Gn for 1/2 (11 ms)
Choques contator fechado: 15 Gn for 1/2 (11 ms)
Altura: 206 mm
largura: 213 mm
profundidade: 219 mm
Peso líquido: 8 kg
