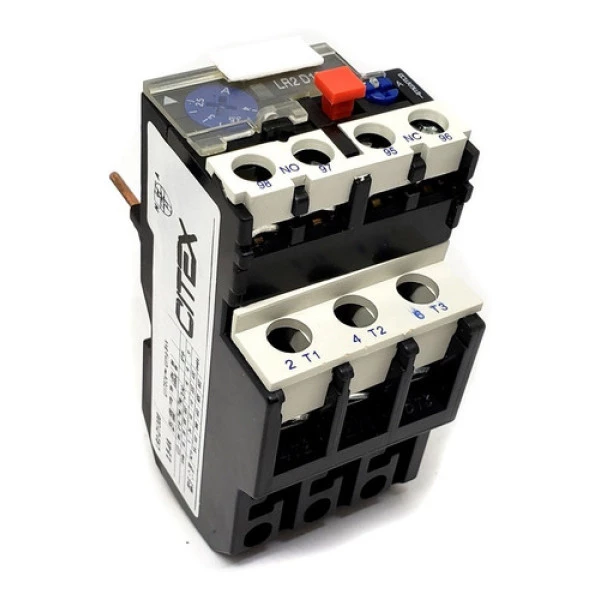

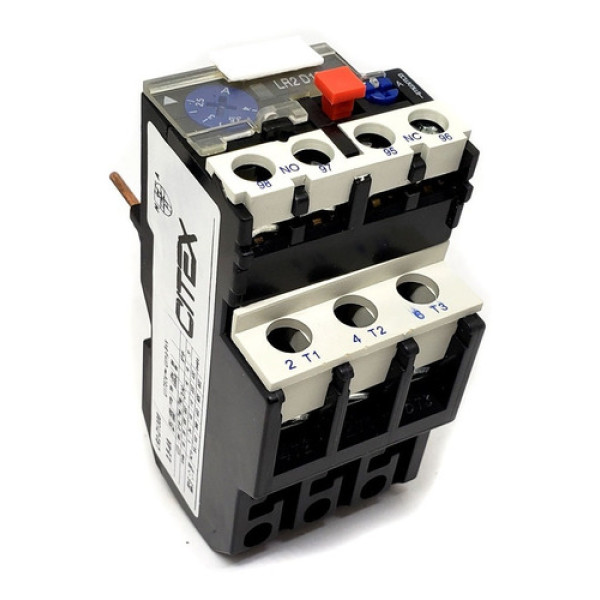

Os relés térmicos bimetalíco LR2 são destinados para a proteção dos motores impedindo que a variação da corrente queime os mesmo em circuitos 50/60Hz, tensão nominal até 660V. Eles possuem dois dispositivos internos, sendo um deles denominado compensador, o qual impede que a temperatura do ambiente influencie na temperatura interna do motor e outro,chamado diferencial,que monitoriza,a passagem de corrente nas três fases consecutivas do motor simultaneamente. Caso uma delas seja interrompida, o relé desliga o motor e impede a queima do mesmo. Os relés térmicos bimetalícos LR2 podem ser instalados de varias formas, individual (com base) ou acoplados diretamente em associação com os contatores CJX2.
Características principais
Rapidez nas ligação por terminais em posição aberta nos contatores CJX2.
Rearmes manual e automático.
Botão de teste.
Indicador visual de disparo por sobrecarga.
Tensão nominal de isolamento Ui (V): 660V
Rearme manual e automático
Compensação da temperatura ambiente
Indicação da desligamento
Botão de teste
Numero de contatos: 1NA+1NF
Secção do cabo: 1~4
Compatível com os contatores: CJX2-09 à CJX2-32.
| Marca | CITEX |
|---|
