Detalhes do Produto

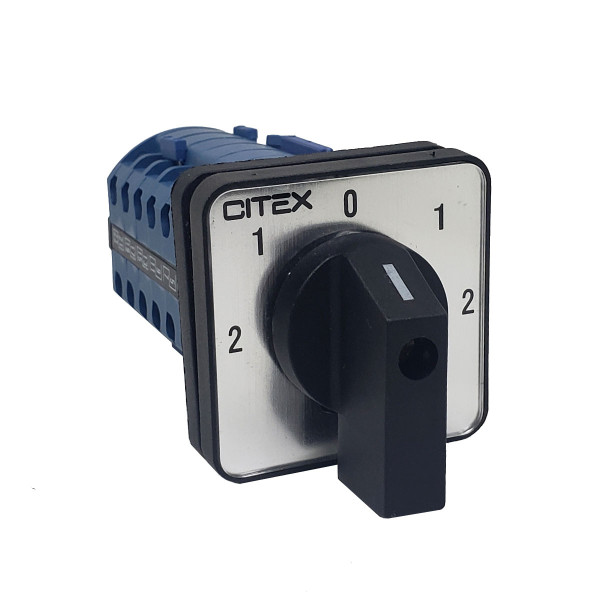

CHAVE ROTATIVA MOTOR DAHLANDER COM REVERSÃO
Modelo: LW26-20A F/6
Função: Partida em motores de 2 velocidades com reversão.
Posições: 2-1-0-1-2
Corrente máxima: 20A
Ui: 660V
IEC60947-3
Ligações dos fios na chave:
Fio 1 do motor no Pino 13 da chave.
Fio 2 do motor no Pino 15 da chave.
Fio 3 do motor no Pino 22 da chave.
Fio 4 do motor no Pino 9 da chave.
Fio 5 do motor no Pino 24 da chave.
Fio 6 do motor no Pino 11 da chave.
Fase R: no Pino 1 da chave.
Fase S: no Pino 5 da chave.
Fase T: no Pino 21 da chave.
Especificações e Conservação
| Marca | CITEX |
|---|
