Detalhes do Produto

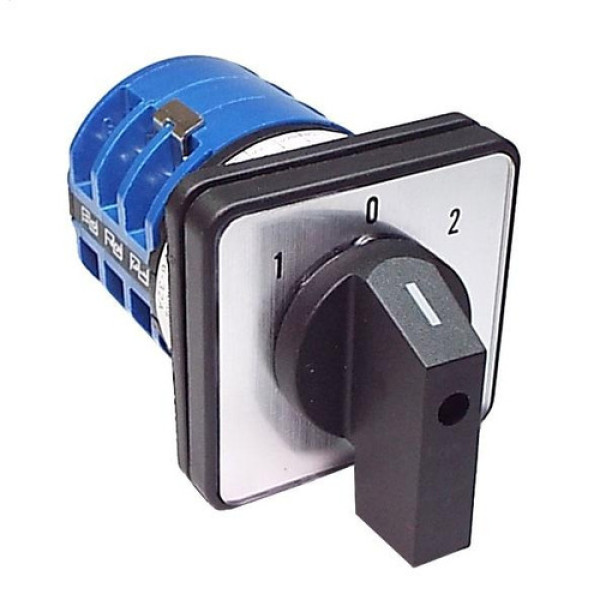

Função: Reversora para motores
Corrente: 32A
Posições 1-0-2
L=70mm
Ligação motor mono 110V:
9-> Fase
6-8-> Neutro
10->2-4 da chave (jumper)
1-> Fio 5 do motor
3-> Fio 8 do motor
2-4-> Fios 1 e 3 do motor.
6-8-> Fios 2 e 4 do motor.
Ligação motor mono 220V
Fase -> Fio 4 do motor (direto)
Fase -> Pino 9 da chave
Fio 1 do motor -> Pino 10 e 8 da chave
Fio 2 e 3 do motor -> Pino 2 da chave
Fio 5 do motor pino 1 da chave
Fio 6 do motor pino 3 da chave
Especificações e Conservação
| Marca | CITEX |
|---|
